【案例分享】D2RT公司使用CADWorx解决方案提高总包项目的计划与执行标准化水平和生产力
确定目标
D2RT工程公司（以下简称“D2RT”）成立于2013年，是一家位于立陶宛/波兰的工程服务公司，拥有专业的项目工艺、机械和土木工程服务团队。油服公司贝克休斯（原BHGE）委托D2RT承担ORLEN Lietuva炼油厂（以下简称“OL”）的丙烷丙烯馏分（PPF）分离器改造项目。
坚持贯彻标准、确保效率和安全是D2RT工在程服务领域关键的竞争力。
为了保持合理的成本，准时交付复杂、高难度的项目，D2RT的主要目标是采用数字解决方案，这能帮助加快工程和设计流程，落实通过验证的详细项目计划。除了涉及项目各个方面的工程团队以外，简单易用的、集成的、灵活的数字工具也很重要，有助于提高设计和项目不同阶段的生产力和效率，加快炼油厂PPF分离器改造项目的执行速度，避免设计错误，节约项目时间，提高项目管理的经济效益。
克服挑战
随着丙烯需求日益增加，OL考虑部署PPF分离器，以增加利润，提高竞争能力。OL对安装新PPF分离器的方案进行了经济评估，认为并不经济，而在现有天然气工厂设备的基础上安装较小的装置才是最佳选择。
初始管道ISO图示例
为了降低PPF分离器安装的成本，D2RT的客户希望利用和改造现有退役的天然气工厂，尽量再利用现有设备。
炼油厂始建于20世纪80年代，大部分设备/管道仍然保持原状。尽量再次使用和利用现有设备需要开展的工作包括重新评估现有设备的使用情况，确定设备的适用性。重新评估运行情况需要进行全面的分析以及监控设备的持续运行。在这种情境中常用的“公式化”评估过于保守，往往导致管道和设备系统的应力水平过高，超出相关规范规定的材料限制。因此，大部分情况下必须使用复杂、耗时的有限元分析（FEA）建模和分析。
D2RT了解需要进行设备分析和测试，同时也有使用海克斯康软件的经验，从而可以使用海克斯康系列解决方案完成复杂的项目任务，不需要耗费大量的时间执行复杂操作。
D2RT副总监Jevgenijus Dudko：“即使是一个小团队，只要拥有合适的工具，就能够构建涉及多个设计阶段和精确评估的复杂装置。”
D2RT为本项目选择了以下产品：
- CADWorx Plant Professional解决方案：最全面的DWG文件解决方案，拥有一系列有效的工厂设计工具，主要使用其工厂设计和自动化功能。
- CADWorx Structure解决方案：主要使用其有效的结构设计功能。
- CAESAR II：在集成CADWorx Plant Professional时执行代码检查，为项目提供更多管道柔性测试和应力分析测试。
- FEATools：CAESAR II的配套产品，能轻松提高管道设计和管道应力分析所使用的k因子、SSI和SIF的准确性。
- Visual Vessel Design：根据欧洲规范执行压力容器的综合设计和分析。
- CADWorx Design Review：将单独的图纸组装成一整个3D模型以供审查。
- NozzlePro：一种扩展解决方案，用于执行管嘴、鞍座、管拖等的1级、2级和3级API 579计算（适用性）。

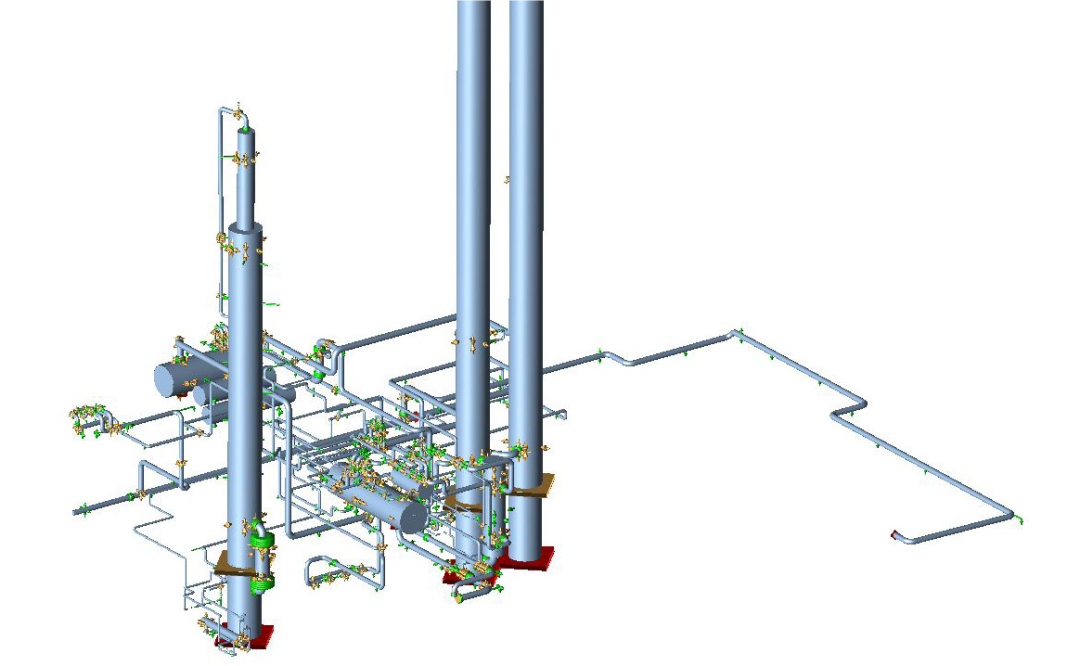

CAESAR II环境中的模块示例
实现成果
项目初期使用CADWorx设计PPF分离器现有的以及新的管道、设备和钢结构建模。接着导出管道的CAESAR II文件，进行进一步的应力评估，然后使用批准的最终文件执行后续工作。CAESAR II文件准备就绪以后，对所有相关支管连接和弯头应用FEATools增强功能，提高设计的准确性和安全性。

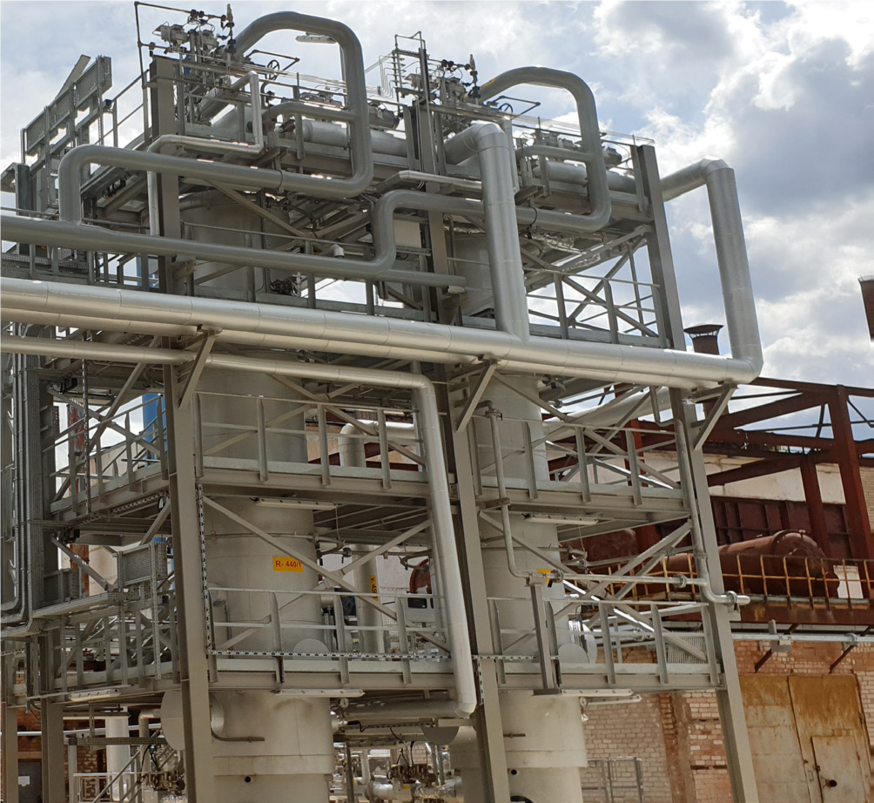

现场视图示例
从CAESAR II提取设备管嘴表面的管道载荷值，在Visual Vessel Design中使用管道载荷值作进一步评估。如果接管的载荷条件达不到要求，即大于规范规定的允许载荷或指定载荷，则重新进行管道设计，或在NozzlePro环境中做进一步分析。NozzlePro应用程序支持利用各压力容器和组件的有限元分析（FEA）开展进一步分析，自动生成ASME第八卷第2册应力类别的合规报告。
在整个项目过程中，所有相关文件（.dwg）存入服务器。每一个设备和管道文件都有一个独立的.dwg文件，项目经理使用CADWorx Design Review将文件组装成一个3D模型，生成最终设计以供实施。所有相关.dwg文件和3D扫描文件高达20GB。
在经过CADWorx Plant Professional培训后，D2RT工程设计团队迅速采用了新的海克斯康解决方案。项目团队在短短一周内就掌握了重要的CADWorx基础知识。CAESAR II培训通过易学易用的培训资源和网络资源进行学习历时两周。
展望未来
D2RT选择海克斯康系列解决方案是因为它们使用方便，能让团队尽快投入实施并迅速、准确的执行客户项目的不同工作。D2RT在不到一年的时间内，结合项目后期阶段的多项变化完成了客户PPF分离器的详细设计。
新的解决方案实施的最大效益是优化了工作流程，提高了效率和集成度，更快地取得了项目成果。解决方案的各种应用程序能轻松导出/导入文件，节约了大量的时间。D2RT现在得以缩短项目工期，加快项目执行速度。
D2RT将在今后的项目中继续使用海克斯康解决方案来避免设计错误，确保生产力和质量。接下来，D2RT希望从使用SPLM许可证管理器（为每台计算机分配的ISL许可证）开始进行转型。ISL许可证的安装、使用和管理都很方便，能进一步提高灵活性。
装置效果图示例
D2RT副总监Jevgenijus Dudko：“海克斯康CADWorx及分析软件解决方案提供各种必要的综合工具，能顺利执行各种复杂的项目。”
